DXQ3730S型双钩起吊式抛丸清理机

一、用    途

本机是一种双吊钩起吊式抛丸清理机，它适用于铸、锻、钢结构及有色金属工件的表面清理。该机主要利用抛丸器抛出的高速丸流，抛打位于室体内的旋转工件表面，去掉其上面的粘砂、锈层、焊渣、氧化皮及其它杂物，使之获得精细的光洁表面。提高了柒膜与钢材表面的附着力，并提高钢材的抗疲强度和抗腐蚀能力，改了钢材的内在质量，延长其使用寿命。

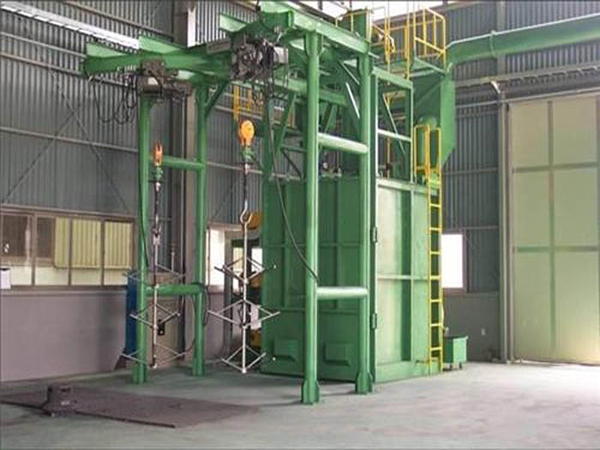

DXQ3730S型双钩起吊式抛丸清理机

二、主要技术参数

1.清理室尺寸(长×宽×高) 2700×3000×4500mm

2.被清理件的大尺寸(直径×高) Φ2000×2000mm

3.清理一钩工件需用时间

铸  件 8～15min

铆焊件 3～8min

4.抛丸器

型号 DXQ036

大抛射量 3×240kg/min

电机功率 3×15KW

弹丸直径 Φ1.0～Φ1.5

5.提升机

提升量 50T/h

电机功率 4KW

6.自转速度 2.8rpm

功率 0.37KW

7.吊钩

数量                                                  2

型号                                                CD13-6D

运行速度 20 m/min

运行电机 0.4KW

大吊重 3000kg/钩

起升电机功率 4.5KW

8.分离器

分离量 50t/h

分离区风速 4～5m/s

9.螺旋输送机

   输送量 50t/h

   功率                                                2.2KW

10.除尘器

型号：                                            DMC-210

除尘风量：                                       12600 m3/h

引风机功率：                                        15 KW

11.弹丸装入量（用户自备） ≈2500kg

12.全机所需通风量 11000m3/h

13.机器总功率 76.37KW

14.机器外形尺寸(长×宽×高) 7940×4670×7700mm
