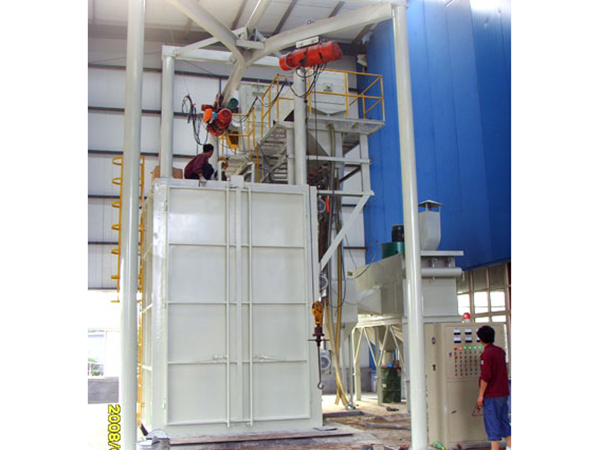

DXQ37300吊钩式抛丸清理机

DXQ37300吊钩式抛丸清理机

       DXQ37300为吊钩式抛丸清理机，它由清理室，抛丸器、螺旋输送器、提升机、分离器、除尘器、除尘管路、吊钩自转及电器控制组成。

       1、DXQ37300吊钩式抛丸清理机清理室
       清理室为钢结构组焊而成。它是工件进行清理防止弹丸飞射，灰尘外逸不可缺少的封闭空间。室内由ZGMn13或高铬耐磨护板各个方位保护，大限度的延长清理室的使用寿命，降低维修次数，提高生产率，室内所有护板均利用耐磨螺母固定于室体内壁上。清理室大门气动控制，门上方装限位开关，只有大门关闭后，吊钩自转开始，方能启动抛丸器，保证了工作人员的平安。
       密封装置
       清理室顶部开口处，设有迷宫式密封槽及多道尼龙丝、橡胶密封帘，结构精巧，杜绝弹丸反至室体外。

2、DXQ37300吊钩式抛丸清理机抛丸器
本机采用Q034型抛丸器。主要由罩壳、叶轮、叶片、定向套、分丸轮、护板、电机等零部件组成。它具有以下特点：
结构简单，维修方便。
通过高速旋转（2930r/min），来获得较高的弹丸抛射速度,实现强抛；转动定向套的角度可调整抛射角度。
更换叶片迅速方便，更换时先取下导溜管，再取出定向套、分丸轮，因此可同时检查定向套及分丸轮的磨损情况，便于及时处理。
叶片截面形状随着抛丸速度的变化采用内薄外厚的特殊造型，使得叶片磨损更加均匀、重量更小、节省了材料、减少了振动噪声。
可实行双向抛打，如遇特殊构件可调整抛丸机的转向，改变抛射方向，满足工件清理质量要求要。
每台抛丸器8片叶片，两叶片之间重量差小于0.5克，以保证平衡性。
工作原理：
弹丸由流丸管进入高速旋转的分丸轮进行初加速，然后由定向套进入高速旋转的叶片，被二次加速，从而弹丸获得高的速度（78M/min），在离心力的作用下，抛向工件，从而达到清理、强化的目的。
