沸石转轮废气处理系统介绍

       沸石转轮废气处理系统主要由两部分组成：废气浓缩系统和废气焚烧处理系统。

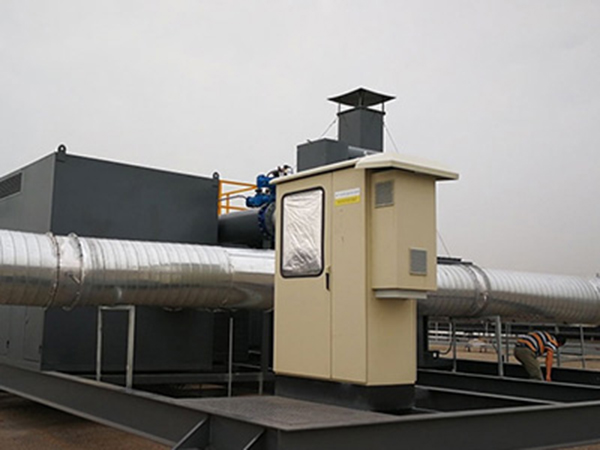

       沸石转轮废气处理系统介绍

       废气浓缩主要通过沸石转轮实现，转轮为圆形结构，内部均匀填充沸石，而沸石的主要成分是多孔的骨架型硅铝酸盐，其内部分布着孔，具有对大小不一的分子进行选择性吸附的特性，故沸石转轮也被称为分子筛。沸石转轮在不同温度下具有不同的吸附效率，故安装转轮的风箱根据转轮的特性设置了3个分区：吸附区、脱附区。

       涂装车间产生的废气通过汇总风道汇总后，经风管传输到转轮风箱进风口，废气在进入沸石转轮之前，设置3道过滤器，用于将废气中含有的杂质、颗粒去除，防止将沸石转轮堵塞。

      车间废气经过调温调湿及过滤后，进入转轮风箱的吸附区，大部分废气成分被转轮吸附，少量废气成分随着净化后的废气被直接排放，转轮在吸附的过程中不停地转动，吸附区吸收了大量废气成分后转动至脱附区。

       此时来自RTO的高温烟气通过与部分的车间废气混合达到250℃后通向脱附区，因为沸石转轮在250℃高温的情况下吸附效率较低，在吸附区吸附的废气成分在脱附区会重新被脱附下来，随着高温烟气被输送至RTO里进行废气焚烧处理，焚烧产生的烟气一部分用于转轮入口废气的升温去湿，另一部分送至脱附区进行脱附。

       旋转RTO由上至下可以分为3个部分：分风室、蓄热室、燃烧室。蓄热室里均匀分布着蜂窝状陶瓷蓄热体，在加热期流过格孔的高温烟气将热量传递给蜂窝陶瓷蓄热体，在冷期，低温的废气以相反的方向流过格孔并获得热量，形成高温废气，所以陶瓷蓄热体的通过性直接影响着废气处理效率及RTO设备运行能耗。

      沸石转轮废气处理设备处理废气的主要方式就是沸石转轮吸附和转轮吸附浓缩后的废气焚烧。RTO进气口设置主风机，风机之前安装阻火器及防火风阀，用于防止RTO燃烧室火焰倒灌。
