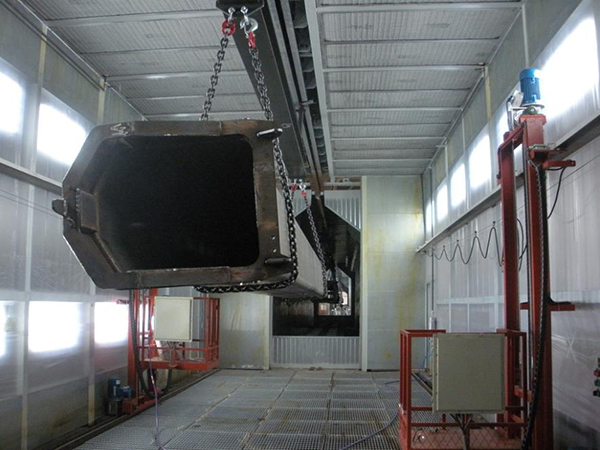

DXPS18-6060皮带输送式喷砂房

4.1、喷砂房体

喷砂房体包括轻钢结构室体、大门、照明系统、三维台车、格栅、集砂斗等组成，是全天喷砂除锈处理的理想场所。

喷砂室

喷砂室是喷砂作业的工作场所，本喷砂室采用方管及C型钢做骨架，外用钢板折弯组拼而成，内衬有耐磨防护板，外型美观，安装便捷，防腐耐用。

大门

采用耐磨橡胶坚固卷帘门，电动方式，为了操作方便与平安，并在房体长度方向设置一扇保障门（800*1900），以供人货分流。

照明装置

由于喷砂作业时，且室内粉尘较高，按照通用规范，喷砂房内照明度≥250LUX。考虑到钢砂飞溅会对灯具造成损坏，故设计将灯具放在室外，透过钢化玻璃照射室内，在室内顶部安装两列，在其侧部各安装一列，照明效果好。本方案采用深照防暴型结构金属卤化物灯具作为照明工具。

格栅

喷砂房地板采用金属格栅，一方面有利于弹丸的收集、运走，另一方面有利于工人的行走保障。

三维工作台

本三维操作台是采用仿进口结构，结合国内各厂家不同的生产需要，专门设计制造，具有较高的保障性、稳定性，操作方便。特别适用于工作平台大跨度的伸缩要求。

三维工作台具有17m的行程，确保车上所有位置均可进行人工喷漆，操作台设计承重大于300kg足以承载操作者、喷具及涂料的重量，操作台面纵向长1200㎜，横向长800㎜，护栏高1050㎜，横向伸出长度为1000㎜，操作者具有一定的活动范围，可避免工作台的频繁移动，操作台为防滑格栅形式，不影响通风。三维小车行走速度2～10m/min可调，升降及伸缩工作速度5m/min，且升降高度大于4m。

采用侧置导轨导向，工作台悬挂方式，保护导轨不受漆雾污染，采用变频电机驱动，

具有自锁功能的传动机构，操作方便，平安可靠，操作台的移动控制在平台上。

结构原理概述：

本三维操作台由主骨架、平台、上、下运行、行走、伸缩及电控封闭式拖链等组成。

⑴ 主骨架由二根立柱(由钢板Q225、厚8m/m板材剪折(成型)及辅助支架焊组合即成。

⑵ 平台尺寸为1200×800×1050㎜。采用矩形型钢焊成框架。上平台面铺设防滑格栅成钢板网，以便于通风。四周设有防护栏杆及控制按钮盒支架，承载300㎏。足以满足操作者、喷具及涂料的重量。

⑶ 上、下运行部分：采用防爆电机与减速机、带动丝杠传动从而使工作台面作上、下运动。由于采用的丝杠结构，具有很强的自销性能，且运行平稳。特大行程3m。

⑷ 纵向行走部分：

采用进口变频防爆电机、减速机带动滚轮在上、下轨道上承载运行，运行速度在2-10m/min可调。

⑸ 伸缩部分：由电动推杆推拉操作平台，从而使操作平台向前、后伸缩。滑轨机构采用很高度型材，伸缩长度为1000㎜。

⑹ 电控部分：本三维操作台除配合自动控制确保操作者在平台上的保障性外，台面上还配有手动防爆随车控制系统，实现小车的行走、上升、下降及平台上的伸缩动作。

·小车行走采用脚踏开关控制，并配有开关和防碰撞限位开关，以防止当三维小车至置时的保险作用。

·升降部分：由上、下限双限位开关，以防误操作时超越的上、下动作。升降机构具有自锁、停电自锁的平安保护措施。

·伸缩部分：工作台配有防爆按钮开关盒，行程由双限位开关作定位保护，确保了超越伸缩时，不损坏动力源及丝杠和推拉杆。

⑺ 主封闭式拖链：采用仿进口的全封闭强度工程塑料拖链，将本三维操作台的所有电源线全部置于拖链内。
